異型管的成型工藝全解析

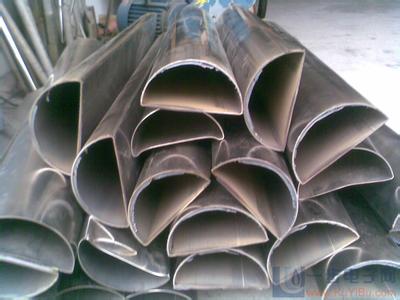

異型管是指橫截面形狀非標準圓形、方形或矩形的鋼管，其成型工藝需根據截面復雜度、材質特性、批量需求及成本要求綜合選擇。以下從工藝分類、技術原理、優缺點及典型應用等方面系統闡述。

一、異型管成型工藝分類及核心方法

根據成型原理，異型管主要成型工藝可分為以下五類：

1. 冷拔成型工藝（主流工藝）

適用場景：高精度、中小批量、復雜截面（如六角形、D形、花鍵形）。
工藝流程：

1. 預處理：圓管坯料→酸洗去氧化皮→磷化+皂化（形成潤滑膜）。

2. 多道次冷拔：通過10-20道次模具逐步擠壓成型，每道次變形量≤15%（避免開裂）。

3. 后處理：去應力退火（消除加工硬化）→矯直→切割→檢驗。

技術要點：

• 模具設計：采用硬質合金或高速鋼模具，表面硬度≥HRC62，壽命≥5萬次。

• 潤滑控制：潤滑劑粘度需匹配變形量（如高變形量用高粘度礦物油+石墨）。

• 尺寸控制：通過激光測徑儀在線監測，動態調整拉拔力。

優勢：

• 尺寸精度±0.02mm，同軸度≤0.05mm。

• 表面粗糙度Ra≤1.6μm，可直接用于高腐蝕環境。

典型應用：汽車傳動軸用六角形鋼管（40Cr材質）、液壓缸體用D形管。

2. 冷軋成型工藝

適用場景：大批量、簡單截面（如矩形、橢圓形）。
工藝流程：
圓管坯料→冷軋機（輥縫逐步縮小）→定徑→矯直→檢驗。

技術要點：

• 軋輥設計：采用多輥系（如12輥軋機）提高精度，輥面硬度≥HRC60。

• 張力控制：通過卷取機施加恒定張力，避免管材扭曲。

優勢：

• 生產效率比冷拔高30%-50%。

• 壁厚均勻性±0.03mm，適合薄壁管（壁厚≤1mm）。

局限：

• 截面復雜度受限，難以加工三維異形管。

典型應用：建筑裝飾用矩形管、家具用橢圓形管。

3. 熱擠壓成型工藝

適用場景：超復雜截面（如三維異形管）、大批量生產。
工藝流程：
加熱坯料至1100-1250℃→通過異形模擠壓成型→淬火+回火→冷精整（可選）。

技術要點：

• 模具材料：熱擠壓模采用H13鋼（耐熱600℃以上）。

• 潤滑劑：高溫玻璃潤滑劑（減少摩擦系數至0.1以下）。

優勢：

• 可加工三維異形截面（如帶凹槽的D形管）。

• 批量生產成本比純冷拔低20%-30%。

局限：

• 熱擠壓后公差較大（±0.2mm），需冷精整修正。

典型應用：汽車防撞梁用異形管、工程機械用三維結構管。

4. 焊接成型工藝

適用場景：非對稱、超復雜截面（如C形+圓孔組合管）、單件小批量。
工藝流程：
板材下料→卷圓→焊接（TIG/激光焊）→校直。

技術要點：

• 切割精度：激光功率≥3kW，切割縫隙≤0.1mm。

• 焊接工藝：TIG焊（氬弧焊）或激光焊，焊縫余高≤0.1mm。

優勢：

• 無需開模，設計自由度高。

• 適合加工帶孔、帶槽的異形管。

局限：

• 成本高（是冷拔的2-3倍），效率低（單件耗時≥30分鐘）。

典型應用：工業設備用異形導軌、醫療設備用非標管。

5. 旋壓成型工藝

適用場景：薄壁、大長徑比異形管（如錐形管、球形管）。
工藝流程：
圓管坯料→旋輪局部施壓→逐步成型→焊接（如需封閉截面）。

技術要點：

• 旋輪設計：采用高硬度工具鋼（HRC≥58），表面鍍鈦處理。

• 進給速度：0.1-1mm/r，避免材料堆積或開裂。

優勢：

• 壁厚可減薄至0.3mm，長徑比可達50:1。

• 表面質量高（Ra≤0.8μm）。

局限：

• 截面復雜度受限，適合軸對稱形狀。

典型應用：航空航天用錐形管、燈具用球形管。

二、異型管成型工藝的關鍵技術參數對比

三、異型管成型工藝的選擇依據

1. 截面復雜度：

• 簡單截面（矩形、橢圓形）→冷軋成型。

• 復雜截面（六角形、D形）→冷拔成型。

• 三維異形截面→熱擠壓+冷精整。

2. 批量需求：

• 小批量、定制化→焊接成型或冷拔成型。

• 大批量、標準化→冷軋成型或熱擠壓成型。

3. 精度要求：

• 高精度（±0.02mm）→冷拔成型。

• 中等精度（±0.05mm）→旋壓成型或冷軋成型。

4. 成本敏感度：

• 成本優先→熱擠壓成型（犧牲部分精度）。

• 性能優先→冷拔成型或焊接成型。

四、異型管成型工藝的典型案例

1. 汽車傳動軸用六角形鋼管：

• 工藝：冷拔成型。

• 參數：外接圓直徑公差±0.03mm，抗拉強度≥620MPa。

• 優勢：高精度與高強度滿足高速旋轉需求。

2. 建筑裝飾用橢圓形管：

• 工藝：冷軋成型。

• 參數：壁厚均勻性±0.03mm，表面Ra≤1.2μm。

• 優勢：批量生產效率高，成本低。

3. 航空航天用三維異形管：

• 工藝：熱擠壓+冷精整。

• 參數：截面復雜度系數≥3（復雜度量化指標），減重30%。

• 優勢：滿足輕量化與高強度需求。

五、異型管成型工藝的未來趨勢

1. 數字化與智能化：

• 通過AI優化模具設計，減少試模次數。

• 在線監測系統實時調整工藝參數（如拉拔力、張力）。

2. 綠色制造：

• 開發水基潤滑劑替代礦物油，減少污染。

• 熱擠壓余熱回收技術，降低能耗。

3. 復合工藝：

• 冷拔+激光焊接：結合高精度與高自由度。

• 熱擠壓+旋壓：實現超薄壁厚與復雜截面。

總結：異型管成型工藝的核心邏輯

• 精度與效率的平衡：冷拔成型精度高但效率低，冷軋成型反之。

• 復雜度與成本的權衡：焊接成型自由度高但成本高，熱擠壓成型適合復雜截面降本。

• 材料與工藝的匹配：鈦合金等難變形材料優先選擇冷拔或熱擠壓。

通過以上工藝的合理選擇與優化，可系統性解決異型管成型中的精度、成本與效率難題，滿足不同行業的高端需求。
